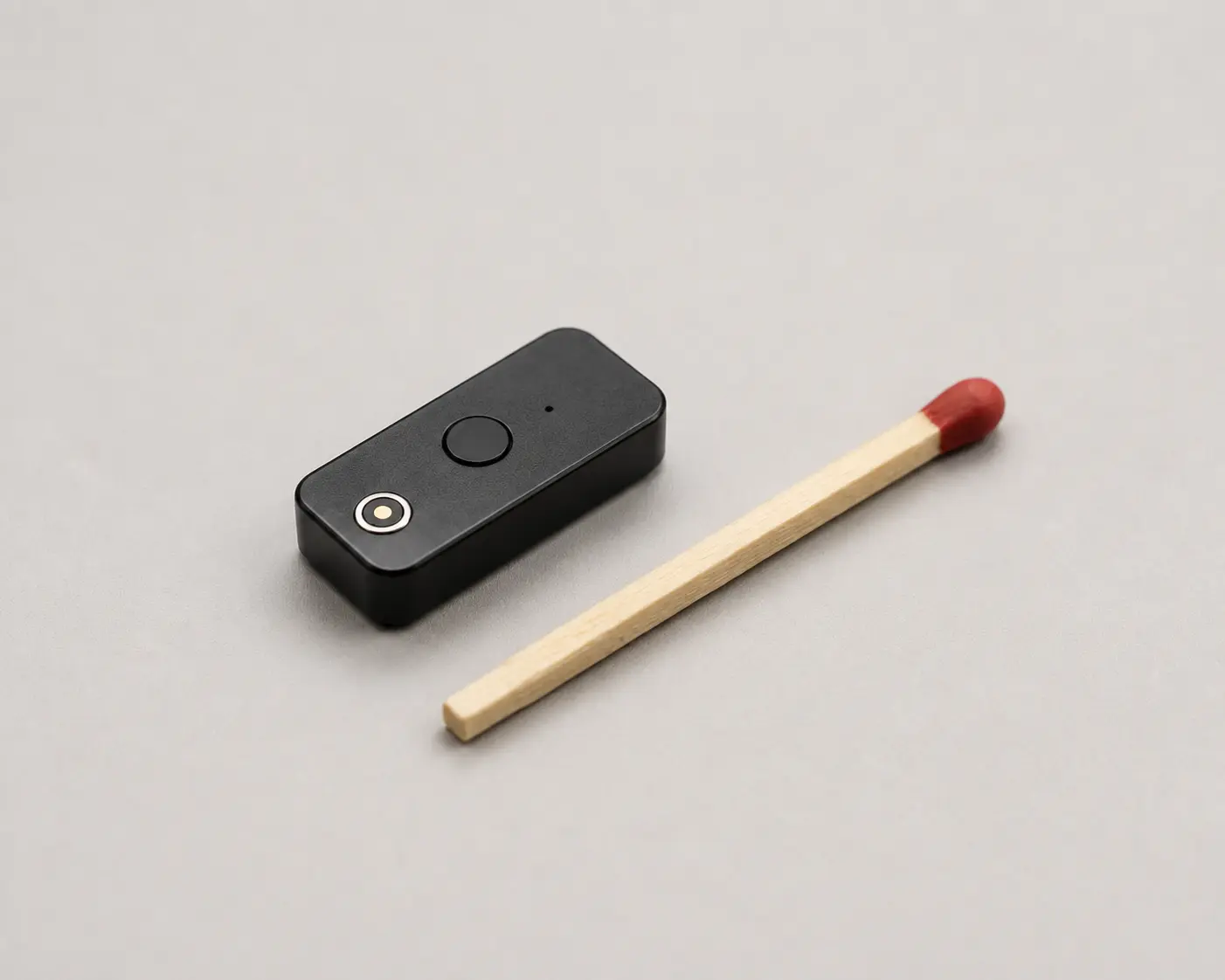

Минипух

Миниатюрный автономный диктофон, использующий BLE для переноса аудиозаписей в компьютер и настроек. Для удаленного управления и использования в качесвте BLE-микрофона не предназначен.

Конструкция

— Процессор Nordic nRF54L15
— Антенна — smd, не на плате для уменьшения габаритов
— Микрофон TDK T5838 (PDM), ICS-43434, T5848 (I2S) или аналоги
— Память MT29F8G01ADAFD12-IT:F или аналог
— Кнопка
— Светодиод для индикации записи или режимов
— Магнитное гнездо
— Li-Pol аккумулятор толщиной 4мм и емкостью порядка 150ма/ч или аналог
— Плата односторонняя, 4 слоя, 1мм толщиной, 14*30мм
— Корпус — пластиковое корыто, герметичная заливка
— Приложение на телефоне и в браузере Chrome
— Технологический Reset на плате — в числе 5 контактных площадок для прошивки

Магнитный разъем

Миниатюрный магнитный 2-контактный разъем CX-4MM-JZ используется для зарядки и позволяет подавать 5V в устройство со специального шнурка (в компекте), отказавшись от разъемов USB.

Режимы включения записи

Кнопка предназначена для включения записи.
Короткое нажатие — включение записи, отключене — повторное нажатие.
Длительное нажатие более 1 сек и удержание — включение записи на время удержания.

Режимы индикации

Мигание

Рекомендуемые референсы

Семейство диктофонов https://www.telesys.ru/Products/EM/Weeny-Dime, A127/A151, комплектация по максимуму как A127.

Кнопка — пленочная примерно как модель A124, неудобная, но упрощает корпус.

Переключатель записи (зачем это?) с торца платы как в А128.

Cтруктура настроек аналогичная config.ini файла A127 https://config.edicmini.ru/
