С детства увлекаюсь электронными замками. Первый электронный замок — кодовый, с клавиатурой — собрал на своем шкафу в детской комнате еще в 8 классе. Потом были самые разные замки — от сканера отпечатка пальца до вживленного в руку чипа. Соответственно, набралось немножко опыта в плане современных считывателей. О них и расскажу.

Считыватели электронных ключей бывают в основном двух типов: RFID 125кГц и NFC 13МГц, первый старый, но еще много где использующийся, второй — новый, умеет всякое хранение и криптографию. Криптографию я так и не использую — просто лень об этом думать, все равно чип у меня в руке старый RFID. Но сканер NFC тоже ставлю на дверь, потому что это расширяет число возможных ключей. Например старые красные карточки от поездок московского метро — отличный уникальный ключ NFC. Сперва про NFC-считыватели.

MFRC522

Самый дешевый и популярный считыватель, умеет всякую там криптографию тоже. Подключается по SPI, что требует тянуть много проводов. Изредка виснет: надо периодически спрашивать его версию, и если не ответил, то дергать Reset. Ходят легенды, что можно заставить этот считыватель работать по I2C или UART — для этого надо отпаять процессор и там под ним или где-то рядом перерезать какие-то дорожки. Что не добавляет оптимизма. Оценка: так себе.

PN532

Еще один дешевый I2C считыватель NFC — не рекомендую, говно полное. Сам по себе не работает без управляющих команд и настроек, периодически непредсказуемо виснет и вешает процессор ESP. Возможно, проблема в глюках родных библиотек, но я глубоко не копал. Может ли читать что-то, кроме серийника, не уверен. Не советую использовать.

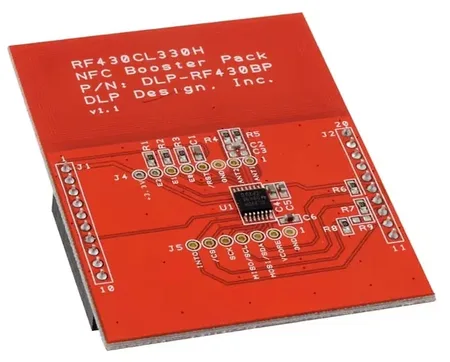

RF430 (RF430CL330H)

Мощная плата разработки. Умеет всё — не только работать считывателем, но и карточкой. То есть — записывать в себя то, что пишет поднесенное устройство (например, телефон NFC) и показывать это процессору. Сложная и наверно дорогая. Я на ней делал всякие модельки, типа криптобанкомата, который получал платежи криптовалютой.

Такое себе

RFID

Теперь про RFID. Хороши промышленные коробочки-считыватели Wegand — как правило, у них отличный прием даже таких слабых ключей, как чип в руке. Но обычно им требуется 12 вольт, и потом еще уровни тоже согласовывай. Но они хорошие. А из более портативных вариантов...

RDM6300

Не берите вообще никогда! Отлаживаться с ним неприятно — штыри торчат, катушка болтается на соплях и отрывается. Качество у него отвратительное: очень плохо читает. Интернет полон инфой о том, как умельцы находят в разных изделиях разных партий то диод, который забыли впаять, то конденсатор, который не нашли нужного номинала и поставили другой, и поэтому катушка работает не в резонансе, и как надо с осциллографом этот конденсатор подбирать...

Noname

Вот самая отличная штука для самодельного домашнего замка. На днях купил, поставил вместо старого зоопарка, не нарадуюсь. Я не знаю, что это за модель — у нее нет названия. Вот ссылка, всего 379 руб: https://aliexpress.ru/item/1005006173756461.html Умеет читать и NFC, и RFID одновременно — у неё две катушки, одна медная для 125КГц, другая для 13МГц вытравлена по контуру на обороте самой платы. Питание, я так понял, годится любое — хоть 3.3, хоть 5. Работает по UART 9600 (но умеет Wiegand), не требует никаких плясок с бубном, кроме расшифровки формата посылки. Компактная, отлично читает всё.

Микроскопические метки NFC

Появились крошечные метки NFC — наклейки, там еще бумажка отдирается, если сможете. На фото — меточка на моем пальце. Палец, правда, большой, не указательный — чтоб еще меньше казалась. Пять штук за 179 руб: https://aliexpress.ru/item/1005008686746640.html Такой ключ можно вшивать в одежду, варежки, клеить на мобильник или очки — кто боится чип вживлять.

Вот так у меня сейчас выглядит демка нового замка. Открываем со Стасом нашими вживленными чипами. Девелопмент — такой девелопмент :)
